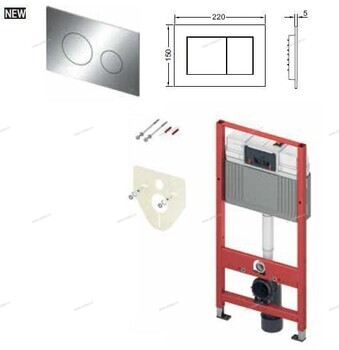

Комплект для установки подвесного унитаза с панелью смыва TECEloop хром глянцевый
высота 1120 мм. Застенный модуль для установки панелей смыва
системы "easy fit" Для монтажа в виде отдельного блока перед несущей
стеной, для встраивания в металлические или деревянные каркасные
стены.
Комплектация:
• Застенный модуль TECEbase
• Панель смыва TECEloop 2.0, пластиковая, хром глянцевый
• Комплект крепежных элементов для установки модуля
• Комплект крепежных элементов для установки унитаза
(установочное расстояние 180 мм)
• Комплект патрубков с резиновыми манжетами для подсоединения
унитаза
• Комплект защитных заглушек для патрубков
• Шаблон для отделки отверстия под панель смыва
• Прокладка звукоизоляционная
• Инструкция по установке застенного модуля, панели смыва и унитаза
Сливной бачок base.
• Надежный бак из ударопрочного пластика, протестирован
в соответствии с EN 14055
• Сливной бачок в сборе.
• Соединение для сливного бачка с наружной резьбой R 1/2" сверху,
подходит для адаптеров быстрого подсоединения
• 3-х ходовой запорный вентиль; запорный вентиль с функцией смыва
с установленным заливным клапаном
• Объем бачка 10 литров; предустановленный стандартный объем
смыва 6 литров, можно настроить объем смыва 4,5/7,5/9 литров,
малый слив 3 литра для системы двойного смыва; оставшийся объем
можно использовать для быстрого смыва.
• Изоляция для предотвращения образования конденсата
• Система установки панелей смыва "easy fit"
• Бесшумный гидравлический заливной клапан, группа фитингов 1,
в соответствии с DIN 4109
Модуль TECEbase:
• Самонесущая, с порошковым покрытием
• Две крепежные шпильки M 12 с гайками
• Комплект крепежных элементов для несущих стен
• Фановый отвод унитаза DN 90, включая переходник DN 90/100 из PP
• Переходник также подходит для горизонтального монтажа
• Соединительный комплект унитаза DN 90, включая защитную
заглушку
• Звукоизоляционный комплект унитаза
фронтальное расположение панели смыва
высота 1120 мм. Застенный модуль для установки панелей смыва
системы "easy fit" Для монтажа в виде отдельного блока перед несущей
стеной, для встраивания в металлические или деревянные каркасные
стены.
9400001 Застенный модуль (h = 1120 мм),
9380007 Комплект для крепления модуля,
9240226 Панель смыва TECEambia с двумя клавишами, пластиковая, хром глянцевый,
9200010 Прокладка звукоизоляционная.
• Сливной бачок Uni с приводом спереди:
• Надежный бачок из ударопрочного пластика
• Предварительно собранный и опломбированный сливной бачок
• Соединение сливного бачка с внутренней резьбой 1/2"
• Объем бачка 10 литров; предустановленный объем смыва 6 литров;
можно настроить объем смыва 4,5/7,5/9 литров; объем малого смыва
3 литра для системы двойного смыва. Оставшийся объем можно
использовать для быстрого смыва.
• Изоляция для предотвращения образования конденсата
• Для панелей и рукояток смыва унитаза TECE
• Возможность установки системы с одинарным или двойным смывом
в зависимости от используемой панели смыва
• Проверено в соответствии с DIN EN 14055
• Акустическая группа 1 в соответствии с DIN 4109
• Система установки панелей смыва "easy fit"
• Бесшумный гидравлический заливной клапан
• Поперечная пластина для крепления шпилек унитаза (установочное
расстояние 180 или 230 мм)
• Две крепежные шпильки М 12 с гайками
• Две вертикальные опоры для установки унитаза
• Фановый отвод унитаза DN 90 с переходником DN 90/100 из PP
• Переходник также подходит для горизонтального монтажа
• Соединительный комплект унитаза DN 90 с защитными заглушками
Комплект поставки:
• 2 кронштейна для настенных уголков подвода горячей и холодной воды
• Настенные уголки 1/2" x 1/2"
• Стопорные штифты для фиксации кронштейнов
Профиль и модуль с прорезями дают свободу при зонировании санузла: с ними вы не привязаны к несущим стенам и можете создать надежную конструкцию, которая идеально совместима с модулем.
Идеален для установки в систему стального профиля TECEspring, а также для монтажа в металлических и деревянных каркасных стенах, перед стеной или сборки отдельного блока.
Для его установки не требуется несущей стены, а значит — вы можете свободно зонировать санузел и размещать сантехнику удобно и красиво. Для качественной установки модуля рекомендуем особое внимание уделять стяжке, так как именно от прочности сцепления модуля и пола зависит надежность конструкции.
В комплект входит крепление для подвесного унитаза и шумопоглощающая прокладка.
Объем бачка 6 л. Настраиваемый объем малого смыва – от 2 до 5 л, большого – от 4 до 6 л.
Монтаж заливного вентиля сверху или сзади бачка.
Минимальная глубина установки 165 мм.
Модуль выдерживает нагрузку более 400 кг.
Универсальный модуль для всех типов подвесных унитазов.
Комплект поставки модуля:
Застенный модуль TECEspring
Панель смыва
Комплект крепежных элементов для установки модуля
Прокладка звукоизоляционная для унитаза
Фановые отводы для подключения к канализации вниз или назад (DN90 и DN100)
