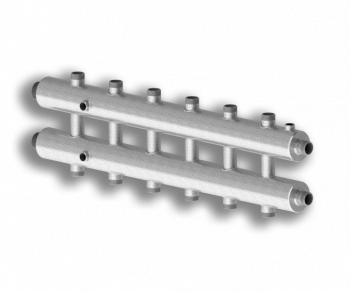

Гидравлический коллектор универсальный Север-R-КМ7 (сталь 09Г2С)
Патрубки ввода 1,1/4” (нр)
Патрубки контуров 1” (нр)
Патрубки воздухоотвода 1/2” (вр)
Патрубки шламоудаления 1/2” (вр)
Патрубки термометров 1/2” (вр)
Межосевое расстояние 125 мм
Давление 6 бар
Кол-во контуров 7
Максимальная мощность 70 кВт
Габаритные размеры 895/275/120
Патрубки котлового контура 1,1/4” (нр)
Патрубки контура потребителей 1” (нр)
Патрубок воздухоотводчика 1/2” (вр)
Патрубок для удаления шлама 1/2” (вр)
Патрубок магнитоуловителя 1/2" (вр)
Кол-во контуров 2
Давление 6 бар
Максимальная мощность 70 кВт
Габаритные размеры 540/160/89
Котловые патрубки 1,1/4” (нр)
Патрубки контуров 1” (нр)
Патрубки воздухоотвода 1/2” (вр)
Патрубки шламоудаления 1/2” (вр)
Патрубки термометров 1/2” (вр)
Патрубок магнитоуловителя 1/2" (вр)
Межосевое расстояние 125 мм
Давление 6 бар
Кол-во контуров 5
Максимальная мощность 70 кВт
Габаритные размеры 720/310/108
Патрубок ввода 1” (нр)
Патрубок вывода 1” (нр)
Патрубки потребителей 1” (нр)
Патрубок воздухоотводчика 1/2" (вр)
Кол-во контуров 3
Межосевое расстояние 150 мм
Давление 6 бар
Максимальная мощность 70 кВт
Габаритные размеры 516/76/111
Входящий патрубок 2” (нр)
Выходящий патрубок 2” (нр)
Патрубок воздухоотводчика 1/2” (вр)
Патрубок для удаления шлама 1/2” (вр)
Давление 6 бар
Габаритные размеры 240/230/108
Обладает уникальной трехкамерной системой очистки и сепарации теплоносителя. Помимо периодического слива шлама в дополнительном обслуживании не нуждается.
Фланцы котлового контура ДУ 50
Фланцы контура потребителей ДУ 50
Патрубок воздухоотводчика 1/2” (вр)
Патрубок для удаления шлама 3/4” (вр)
Давление 6 бар
Максимальная мощность 180 кВт
Размер без стойки 860/360/170
Вес брутто 38 кг
Высота стойки регулируется от 250 до 400 мм(поставляется в комплекте)
Межосевое расстояние 125 мм
Подключение 1” (вр)
Подключение насоса 180 мм
Патрубки для термометров 1/2” (вр)
Мощность контура 25 кВт
Габаритные размеры 440/190/95
Котловые патрубки 1,1/4” (нр)
Патрубки контуров 1” (нр)
Патрубки воздухоотвода 1/2” (вр)
Патрубки шламоудаления 1/2” (вр)
Патрубки термометров 1/2” (вр)
Патрубок магнитоуловителя 1/2" (вр)
Межосевое расстояние 125 мм
Давление 6 бар
Кол-во контуров 6
Максимальная мощность 70 кВт
Габаритные размеры 1490/310/108
Патрубок ввода 1” (нр)
Патрубок вывода 1” (нр)
Патрубки потребителей 1” (нр)
Патрубок воздухоотводчика 1/2" (вр)
Кол-во контуров 4
Межосевое расстояние 150 мм
Давление 6 бар
Максимальная мощность 70 кВт
Габаритные размеры 667/76/111
Патрубки котлового контура 1,1/2” (нр)
Патрубки контура потребителей 1,1/2” (нр)
Патрубок воздухоотводчика 1/2” (вр)
Патрубок для удаления шлама 1/2” (вр)
Патрубок магнитоуловителя 1/2" (вр)
Давление 6 бар
Максимальная мощность 100 кВт
Габаритные размеры 510/180/108
Патрубки котлового контура 1,1/4” (нр)
Патрубки контура потребителей 1” (нр)
Патрубки воздухоотвода 1/2” (вр)
Патрубки шламоудаления 1/2” (вр)
Патрубки термометров 1/2” (вр)
Патрубок магнитоуловителя 1/2" (вр)
Кол-во контуров 3
Межосевое расстояние 125 мм
Давление 6 бар
Максимальная мощность 70 кВт
Габаритные размеры 720/310/108
Патрубки котлового контура 1,1/4” (нр)
Патрубки контура потребителей 1” (нр)
Патрубок воздухоотводчика 1/2” (вр)
Патрубок для удаления шлама 1/2” (вр)
Патрубок для термометров 1/2”(вр)
Кол-во контуров 4
Межосевое расстояние 125 мм
Давление 6 бар
Максимальная мощность 50 кВт
Габаритные размеры 740/260/108
Фланцы котлового контура ДУ 80
Фланцы контура потребителей ДУ 80
Патрубок воздухоотводчика 1” (вр)
Патрубок для удаления шлама 1” (вр)
Давление 6 бар
Максимальная мощность 360 кВт
Размер без стойки 1050/420/230
Вес брутто 66 кг
Высота стойки регулируется от 250 до 400 мм (поставляется в комплекте)
Котловые патрубки 1,1/4” (нр)
Патрубки контуров 1’’ (нр)
Патрубки воздухоотводчиков 1/2” (вр)
Патрубок для удаления шлама 1/2” (вр)
Патрубки для термоманометров 1/2” (вр)
Патрубок магнитоуловителя 1/2" (вр)
Давление 6 бар
Кол-во контуров 3
Межосевое расстояние 125 мм
Максимальная мощность 70 кВт
Габаритные размеры 500/310/108
Котловые патрубки 1,1/4” (нр)
Патрубки контуров 1” (нр)
Патрубки воздухоотвода 1/2” (вр)
Патрубки шламоудаления 1/2” (вр)
Патрубки термометров 1/2” (вр)
Патрубок магнитоуловителя 1/2" (вр)
Межосевое расстояние 125 мм
Давление 6 бар
Кол-во контуров 7
Максимальная мощность 70 кВт
Габаритные размеры 990/310/108
РАСЧЕТ МОЩНОСТИ СДЕЛАН ДЛЯ дельта Т=20 градусов по Цельсию.
Характеристики
Фланцы котлового контура ДУ 100
Фланцы контура потребителей ДУ 100
Патрубок воздухоотводчика 1” (вр)
Патрубок для удаления шлама 1” (вр)
Давление 6 бар
Максимальная мощность 500 кВт
Размер без стойки 1050/420/230
Вес брутто 74 кг
Высота стойки регулируется от 250 до 400 мм (поставляется в комплекте)
Котловые патрубки 1,1/4” (нр)
Патрубки контуров 1” (нр)
Патрубки воздухоотводчиков 1/2” (вр)
Патрубки для удаления шлама 1/2” (вр)
Патрубки для термоманометров 1/2” (вр)
Патрубок магнитоуловителя 1/2" (вр)
Межосевое расстояние 125 мм
Давление 6 бар
Кол-во контуров 3
Максимальная мощность 70 кВт
Габаритные размеры 710/300/108
Фланцы котлового контура ДУ 150
Фланцы контура потребителей ДУ 150
Патрубок воздухоотводчика 1” (вр)
Патрубок для удаления шлама 1” (вр)
Давление 6 бар
Номинальная мощность 2000 кВт
Размер без стойки 1830/650/426
Вес брутто 300 кг
Высота стойки не регулируется 400 мм (поставляется в комплекте)
Патрубки котлового контура 1,1/4” (нр)
Патрубки потребителей 1” (нр)
Патрубок воздухоотводчика 1/2” (вр)
Патрубок для удаления шлама 1/2” (вр)
Патрубок для термометров 1/2”(вр)
Межосевое расстояние 125 мм
Кол-во контуров 3
Давление 6 бар
Максимальная мощность 50 кВт
Габаритные размеры 990/260/108
Патрубки контуров 1” (нр)
Патрубки воздухоотвода 1/2” (вр)
Патрубки шламоудаления 1/2” (вр)
Патрубки термометров 1/2” (вр)
Межосевое расстояние 125 мм
Давление 6 бар
Кол-во контуров 5
Номинальная мощность 70 кВт
Габаритные размеры 1141/252/110
Патрубки котлового контура 1” (нр)
Патрубки контура потребителей 1” (нр)
Патрубок воздухоотводчика 1/2” (вр)
Патрубок для удаления шлама 1/2” (вр)
Патрубок магнитоуловителя 1/2" (вр)
Давление 6 бар
Максимальная мощность 50 кВт
Габаритные размеры 315/120/76
Патрубки котлового контура 2” (нр)
Патрубки контура потребителей 1,1/2” (нр)
Патрубок воздухоотводчика 1/2” (вр)
Патрубок для удаления шлама 1/2” (вр)
Патрубок магнитоуловителя 1/2" (вр)
Кол-во контуров 2
Давление 6 бар
Максимальная мощность 140 кВт
Габаритные размеры 850/230/133
Патрубки ввода 1,1/4” (нр)
Патрубки контуров 1” (нр)
Патрубки воздухоотводчиков 1/2” (вр)
Патрубки для удаления шлама 1/2” (вр)
Патрубки для термоманометров 1/2” (вр)
Межосевое расстояние 125 мм
Давление 6 бар
Кол-во контуров 4
Максимальная мощность 70 кВт
Габаритные размеры 940/150/108
