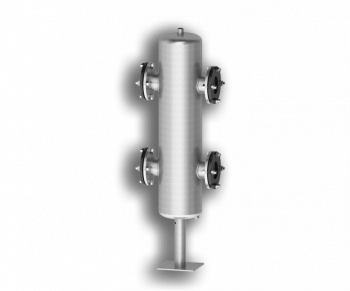

Гидравлический разделитель универсальный Север-220 (сталь 09Г2С)
Фланцы котлового контура ДУ 80
Фланцы контура потребителей ДУ 80
Патрубок воздухоотводчика 1” (вр)
Патрубок для удаления шлама 1” (вр)
Давление 6 бар
Максимальная мощность 360 кВт
Размер без стойки 1050/420/230
Вес брутто 66 кг
Высота стойки регулируется от 250 до 400 мм (поставляется в комплекте)
1. Регулируемая стойка | 1 шт |
2. Обратные фланцы | 4 шт |
3. Паронитовые прокладки | 4 шт |
4. Болты «М16» | 16 шт |
5. Гайки «М16» | 16 шт |
6. Шайба усиленная «М16» | 32 шт |
Область применения: системы кондиционирования, теплоснабжение, водоснабжение.
Котловые патрубки 1,1/4” (нр)
Патрубки контуров 1’’ (нр)
Патрубки воздухоотводчиков 1/2” (вр)
Патрубок для удаления шлама 1/2” (вр)
Патрубки для термоманометров 1/2” (вр)
Патрубок магнитоуловителя 1/2" (вр)
Давление 6 бар
Кол-во контуров 3
Межосевое расстояние 125 мм
Максимальная мощность 70 кВт
Габаритные размеры 500/310/108
Входящий патрубок 2” (нр)
Выходящий патрубок 2” (нр)
Патрубок воздухоотводчика 1/2” (вр)
Патрубок для удаления шлама 1/2” (вр)
Давление 6 бар
Габаритные размеры 240/230/108
Обладает уникальной трехкамерной системой очистки и сепарации теплоносителя. Помимо периодического слива шлама в дополнительном обслуживании не нуждается.
Патрубки котлового контура 1,1/4” (нр)
Патрубки контура потребителей 1” (нр)
Патрубки воздухоотвода 1/2” (вр)
Патрубки шламоудаления 1/2” (вр)
Патрубки термометров 1/2” (вр)
Патрубок магнитоуловителя 1/2" (вр)
Кол-во контуров 3
Межосевое расстояние 125 мм
Давление 6 бар
Максимальная мощность 70 кВт
Габаритные размеры 720/310/108
Патрубки ввода 1,1/4” (нр)
Патрубки контуров 1” (нр)
Патрубки воздухоотвода 1/2” (вр)
Патрубки шламоудаления 1/2” (вр)
Патрубки термометров 1/2” (вр)
Межосевое расстояние 125 мм
Давление 6 бар
Кол-во контуров 7
Максимальная мощность 70 кВт
Габаритные размеры 895/275/120
Патрубок ввода 1” (нр)
Патрубок вывода 1” (нр)
Патрубки потребителей 1” (нр)
Патрубок воздухоотводчика 1/2" (вр)
Кол-во контуров 3
Межосевое расстояние 150 мм
Давление 6 бар
Максимальная мощность 70 кВт
Габаритные размеры 516/76/111
РАСЧЕТ МОЩНОСТИ СДЕЛАН ДЛЯ дельта Т=18 градусов по Цельсию.
Характеристики
Фланцы котлового контура ДУ 65
Фланцы контура потребителей ДУ 65
Патрубок воздухоотводчика 1/2” (вр)
Патрубок для удаления шлама 3/4” (вр)
Давление 6 бар
Максимальная мощность 240 кВт
Размер без стойки 860/360/170
Вес брутто 45 кг
Высота стойки регулируется от 250 до 400 мм(поставляется в комплекте)
Патрубки котлового контура 1,1/4” (нр)
Патрубки контура потребителей 1” (нр)
Патрубок воздухоотводчика 1/2” (вр)
Патрубок для удаления шлама 1/2” (вр)
Патрубок для термометров 1/2”(вр)
Кол-во контуров 5
Межосевое расстояние 125 мм
Давление 6 бар
Максимальная мощность 50 кВт
Габаритные размеры 1490/260/108
Патрубки котлового контура 1,1/4” (нр)
Патрубки контура потребителей 1” (нр)
Патрубок воздухоотводчика 1/2” (вр)
Патрубок для удаления шлама 1/2” (вр)
Патрубок для термометров 1/2”(вр)
Кол-во контуров 4
Межосевое расстояние 125 мм
Давление 6 бар
Максимальная мощность 50 кВт
Габаритные размеры 740/260/108
Патрубок ввода 1” (нр)
Патрубок вывода 1” (нр)
Патрубки потребителей 1” (нр)
Патрубок воздухоотводчика 1/2" (вр)
Кол-во контуров 4
Межосевое расстояние 150 мм
Давление 6 бар
Максимальная мощность 70 кВт
Габаритные размеры 667/76/111
Фланцы котлового контура ДУ 125
Фланцы контура потребителей ДУ 125
Патрубок воздухоотводчика 1” (вр)
Патрубок для удаления шлама 1” (вр)
Давление 6 бар
Максимальная мощность 1000 кВт
Размер без стойки 1400/520/320
Вес брутто 164 кг
Высота стойки регулируется от 250 до 400 мм (поставляется в комплекте)
Патрубки ввода 1,1/4” (нр)
Патрубки контуров 1’’ (нр)
Патрубок воздухоотводчика 1/2” (вр)
Патрубки для термоманометров 1/2” (вр)
Патрубки шламоудаления 1/2” (вр)
Давление 6 бар
Кол-во контуров 3
Межосевое расстояние 125 мм
Максимальная мощность 70 кВт
Габаритные размеры 641/235/110
Патрубки котлового контура 1,1/4” (нр)
Патрубки контура потребителей 1,1/4” (нр)
Патрубок воздухоотводчика 1/2” (вр)
Патрубок для удаления шлама 1/2” (вр)
Патрубок магнитоуловителя 1/2" (вр)
Давление 6 бар
Максимальная мощность 70 кВт
Габаритные размеры 315/160/108
Патрубки ввода 1,1/4” (нр)
Патрубки контуров 1” (нр)
Патрубки воздухоотвода 1/2” (вр)
Патрубки шламоудаления 1/2” (вр)
Патрубки термометров 1/2” (вр)
Межосевое расстояние 125 мм
Давление 6 бар
Кол-во контуров 5
Максимальная мощность 70 кВт
Габаритные размеры 625/250/110
