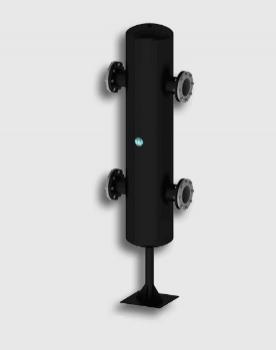

Гидравлический разделитель универсальный Север-420 (сталь 09Г2С)
Фланцы котлового контура ДУ 150
Фланцы контура потребителей ДУ 150
Патрубок воздухоотводчика 1” (вр)
Патрубок для удаления шлама 1” (вр)
Давление 6 бар
Номинальная мощность 2000 кВт
Размер без стойки 1830/650/426
Вес брутто 300 кг
Высота стойки не регулируется 400 мм (поставляется в комплекте)
В комплектацию входит:
1. Регулируемая стойка 1 шт
2. Обратные фланцы 4 шт
3. Паронитовые прокладки 4 шт
4. Болты «М20» 32 шт
5. Гайки «М20» 32 шт
6. Шайба усиленная «М20» 64 шт
Особенности:
Внимание! Расчет мощности сделан для Δt - 20 °C
Область применения: системы кондиционирования, теплоснабжение, водоснабжение.
Патрубки контуров 1” (нр)
Патрубки воздухоотвода 1/2” (вр)
Патрубки шламоудаления 1/2” (вр)
Патрубки термометров 1/2” (вр)
Патрубок магнитоуловителя 1/2" (вр)
Межосевое расстояние 125 мм
Давление 6 бар
Кол-во контуров 5
Номинальная мощность 70 кВт
Габаритные размеры 1240/316/108
Патрубки котлового контура 1,1/4” (нр)
Патрубки потребителей 1” (нр)
Патрубок воздухоотводчика 1/2” (вр)
Патрубок для удаления шлама 1/2” (вр)
Патрубок для термометров 1/2”(вр)
Межосевое расстояние 125 мм
Кол-во контуров 3
Давление 6 бар
Максимальная мощность 50 кВт
Габаритные размеры 990/260/108
Патрубки котлового контура 1,1/4” (нр)
Патрубки контура потребителей 1” (нр)
Патрубок воздухоотводчика 1/2” (вр)
Патрубок для удаления шлама 1/2” (вр)
Патрубок магнитоуловителя 1/2" (вр)
Кол-во контуров 2
Давление 6 бар
Максимальная мощность 70 кВт
Габаритные размеры 540/160/89
Патрубки котлового контура 1,1/4” (нр)
Патрубки контура потребителей 1,1/4” (нр)
Патрубок воздухоотводчика 1/2” (вр)
Патрубок для удаления шлама 1/2” (вр)
Патрубок магнитоуловителя 1/2" (вр)
Давление 6 бар
Максимальная мощность 70 кВт
Габаритные размеры 315/160/108
Патрубки котлового контура 2” (нр)
Патрубки контура потребителей 2” (нр)
Патрубок воздухоотводчика 1/2” (вр)
Патрубок для удаления шлама 1/2” (вр)
Патрубок магнитоуловителя 1/2" (вр)
Давление 6 бар
Максимальная мощность 140 кВт
Габаритные размеры 610/240/133
Котловые патрубки 1,1/4” (нр)
Патрубки контуров 1’’ (нр)
Патрубки воздухоотводчиков 1/2” (вр)
Патрубок для удаления шлама 1/2” (вр)
Патрубки для термоманометров 1/2” (вр)
Патрубок магнитоуловителя 1/2" (вр)
Давление 6 бар
Кол-во контуров 3
Межосевое расстояние 125 мм
Максимальная мощность 70 кВт
Габаритные размеры 500/310/108
Патрубки котлового контура 1,1/4” (нр)
Патрубки контура потребителей 1” (нр)
Патрубок воздухоотводчика 1/2” (вр)
Патрубок для удаления шлама 1/2” (вр)
Патрубок для термометров 1/2”(вр)
Кол-во контуров 4
Межосевое расстояние 125 мм
Давление 6 бар
Максимальная мощность 50 кВт
Габаритные размеры 740/260/108
Патрубки котлового контура 1,1/2” (нр)
Патрубки контура потребителей 1,1/2” (нр)
Патрубок воздухоотводчика 1/2” (вр)
Патрубок для удаления шлама 1/2” (вр)
Патрубок магнитоуловителя 1/2" (вр)
Давление 6 бар
Максимальная мощность 100 кВт
Габаритные размеры 510/180/108
РАСЧЕТ МОЩНОСТИ СДЕЛАН ДЛЯ дельта Т=18 градусов по Цельсию.
Характеристики
Фланцы котлового контура ДУ 65
Фланцы контура потребителей ДУ 65
Патрубок воздухоотводчика 1/2” (вр)
Патрубок для удаления шлама 3/4” (вр)
Давление 6 бар
Максимальная мощность 240 кВт
Размер без стойки 860/360/170
Вес брутто 45 кг
Высота стойки регулируется от 250 до 400 мм(поставляется в комплекте)
Входящий патрубок 2” (нр)
Выходящий патрубок 2” (нр)
Патрубок воздухоотводчика 1/2” (вр)
Патрубок для удаления шлама 1/2” (вр)
Давление 6 бар
Габаритные размеры 240/230/108
Обладает уникальной трехкамерной системой очистки и сепарации теплоносителя. Помимо периодического слива шлама в дополнительном обслуживании не нуждается.
Патрубки ввода 1,1/4” (нр)
Патрубки контуров 1” (нр)
Патрубки воздухоотводчиков 1/2” (вр)
Патрубки для удаления шлама 1/2” (вр)
Патрубки для термоманометров 1/2” (вр)
Межосевое расстояние 125 мм
Давление 6 бар
Кол-во контуров 5
Максимальная мощность 70 кВт
Габаритные размеры 1165/150/108
Фланцы котлового контура ДУ 80
Фланцы контура потребителей ДУ 80
Патрубок воздухоотводчика 1” (вр)
Патрубок для удаления шлама 1” (вр)
Давление 6 бар
Максимальная мощность 360 кВт
Размер без стойки 1050/420/230
Вес брутто 66 кг
Высота стойки регулируется от 250 до 400 мм (поставляется в комплекте)
Патрубки ввода 1,1/4” (нр)
Патрубки контуров 1” (нр)
Патрубки воздухоотвода 1/2” (вр)
Патрубки шламоудаления 1/2” (вр)
Патрубки термометров 1/2” (вр)
Межосевое расстояние 125 мм
Давление 6 бар
Кол-во контуров 7
Максимальная мощность 70 кВт
Габаритные размеры 895/275/120
Патрубок ввода 1” (нр)
Патрубок вывода 1” (нр)
Патрубки потребителей 1” (нр)
Патрубок воздухоотводчика 1/2" (вр)
Кол-во контуров 5
Межосевое расстояние 150 мм
Давление 6 бар
Максимальная мощность 70 кВт
Габаритные размеры 816/76/111
