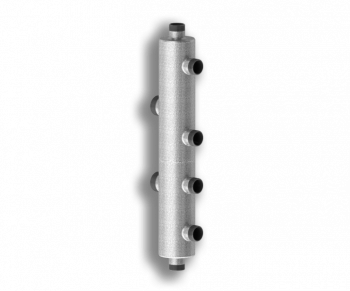

Каскадный узел вертикального типа предназначен для подключения в каскад 2-х или 3-х котлов Север-R-KUV (сталь 09Г2С)
Патрубки ввода 1,1/4” (нр)
Патрубки контуров 1” (нр)
Патрубки воздухоотвода 1/2” (вр)
Патрубки шламоудаления 1/2” (вр)
Патрубки термометров 1/2” (вр)
Межосевое расстояние 125 мм
Давление 6 бар
Кол-во контуров 5
Максимальная мощность 70 кВт
Габаритные размеры 625/250/110
Патрубки котлового контура 1” (нр)
Патрубки контура потребителей 1” (нр)
Патрубок воздухоотводчика 1/2” (вр)
Патрубок для удаления шлама 1/2” (вр)
Патрубок магнитоуловителя 1/2" (вр)
Давление 6 бар
Максимальная мощность 50 кВт
Габаритные размеры 315/120/76
Патрубки котлового контура 1,1/4” (нр)
Патрубки контура потребителей 1” (нр)
Патрубок воздухоотводчика 1/2” (вр)
Патрубок для удаления шлама 1/2” (вр)
Патрубок для термометров 1/2”(вр)
Кол-во контуров 5
Межосевое расстояние 125 мм
Давление 6 бар
Максимальная мощность 50 кВт
Габаритные размеры 1490/260/108
Патрубки контуров 1” (нр)
Патрубки воздухоотвода 1/2” (вр)
Патрубки шламоудаления 1/2” (вр)
Патрубки термометров 1/2” (вр)
Межосевое расстояние 125 мм
Давление 6 бар
Кол-во контуров 5
Номинальная мощность 70 кВт
Габаритные размеры 1141/252/110
Патрубок ввода 1” (нр)
Патрубок вывода 1” (нр)
Патрубки потребителей 1” (нр)
Патрубок воздухоотводчика 1/2" (вр)
Кол-во контуров 5
Межосевое расстояние 150 мм
Давление 6 бар
Максимальная мощность 70 кВт
Габаритные размеры 816/76/111
Котловые патрубки 1,1/4” (нр)
Патрубки контуров 1’’ (нр)
Патрубки воздухоотводчиков 1/2” (вр)
Патрубок для удаления шлама 1/2” (вр)
Патрубки для термоманометров 1/2” (вр)
Патрубок магнитоуловителя 1/2" (вр)
Давление 6 бар
Кол-во контуров 3
Межосевое расстояние 125 мм
Максимальная мощность 70 кВт
Габаритные размеры 500/310/108
Патрубок ввода 1” (нр)
Патрубок вывода 1” (нр)
Патрубки потребителей 1” (нр)
Патрубок воздухоотводчика 1/2" (вр)
Кол-во контуров 3
Межосевое расстояние 150 мм
Давление 6 бар
Максимальная мощность 70 кВт
Габаритные размеры 516/76/111
Патрубки ввода 1,1/4” (нр)
Патрубки контуров 1” (нр)
Патрубки воздухоотводчиков 1/2” (вр)
Патрубки для удаления шлама 1/2” (вр)
Патрубки для термоманометров 1/2” (вр)
Межосевое расстояние 125 мм
Давление 6 бар
Кол-во контуров 3
Максимальная мощность 70 кВт
Габаритные размеры 761/150/108
Патрубки котлового контура 1,1/4” (нр)
Патрубки контура потребителей 1” (нр)
Патрубок воздухоотводчика 1/2” (вр)
Патрубок для удаления шлама 1/2” (вр)
Патрубок магнитоуловителя 1/2" (вр)
Кол-во контуров 2
Давление 6 бар
Максимальная мощность 70 кВт
Габаритные размеры 540/160/89
Патрубки ввода 1,1/4” (нр)
Патрубки контуров 1’’ (нр)
Патрубок воздухоотводчика 1/2” (вр)
Патрубки для термоманометров 1/2” (вр)
Патрубки шламоудаления 1/2” (вр)
Давление 6 бар
Кол-во контуров 3
Межосевое расстояние 125 мм
Максимальная мощность 70 кВт
Габаритные размеры 400/250/110
Входящий патрубок 2” (нр)
Выходящий патрубок 2” (нр)
Патрубок воздухоотводчика 1/2” (вр)
Патрубок для удаления шлама 1/2” (вр)
Давление 6 бар
Габаритные размеры 240/230/108
Обладает уникальной трехкамерной системой очистки и сепарации теплоносителя. Помимо периодического слива шлама в дополнительном обслуживании не нуждается.
Патрубки котлового контура 1,1/4” (нр)
Патрубки контура потребителей 1” (нр)
Патрубки воздухоотвода 1/2” (вр)
Патрубки шламоудаления 1/2” (вр)
Патрубки термометров 1/2” (вр)
Патрубок магнитоуловителя 1/2" (вр)
Кол-во контуров 3
Межосевое расстояние 125 мм
Давление 6 бар
Максимальная мощность 70 кВт
Габаритные размеры 720/310/108
Патрубки ввода 1,1/4” (нр)
Патрубки контуров 1” (нр)
Патрубки воздухоотвода 1/2” (вр)
Патрубки шламоудаления 1/2” (вр)
Патрубки термометров 1/2” (вр)
Межосевое расстояние 125 мм
Давление 6 бар
Кол-во контуров 7
Максимальная мощность 70 кВт
Габаритные размеры 895/275/120
Фланцы котлового контура ДУ 150
Фланцы контура потребителей ДУ 150
Патрубок воздухоотводчика 1” (вр)
Патрубок для удаления шлама 1” (вр)
Давление 6 бар
Номинальная мощность 2000 кВт
Размер без стойки 1830/650/426
Вес брутто 300 кг
Высота стойки не регулируется 400 мм (поставляется в комплекте)
Котловые патрубки 1,1/4” (нр)
Патрубки контуров 1” (нр)
Патрубки воздухоотвода 1/2” (вр)
Патрубки шламоудаления 1/2” (вр)
Патрубки термометров 1/2” (вр)
Патрубок магнитоуловителя 1/2" (вр)
Межосевое расстояние 125 мм
Давление 6 бар
Кол-во контуров 4
Максимальная мощность 70 кВт
Габаритные размеры 945/310/108
Патрубки ввода 1,1/4” (нр)
Патрубки контуров 1” (нр)
Патрубки воздухоотводчиков 1/2” (вр)
Патрубки для удаления шлама 1/2” (вр)
Патрубки для термоманометров 1/2” (вр)
Межосевое расстояние 125 мм
Давление 6 бар
Кол-во контуров 4
Максимальная мощность 70 кВт
Габаритные размеры 940/150/108
Патрубки котлового контура 2” (нр)
Патрубки контура потребителей 1,1/2” (нр)
Патрубок воздухоотводчика 1/2” (вр)
Патрубок для удаления шлама 1/2” (вр)
Патрубок магнитоуловителя 1/2" (вр)
Кол-во контуров 2
Давление 6 бар
Максимальная мощность 140 кВт
Габаритные размеры 850/230/133
Патрубки контуров 1” (нр)
Патрубки воздухоотвода 1/2” (вр)
Патрубки шламоудаления 1/2” (вр)
Патрубки термометров 1/2” (вр)
Патрубок магнитоуловителя 1/2" (вр)
Межосевое расстояние 125 мм
Давление 6 бар
Кол-во контуров 5
Номинальная мощность 70 кВт
Габаритные размеры 1240/316/108
Патрубки котлового контура 2” (нр)
Патрубки контура потребителей 2” (нр)
Патрубок воздухоотводчика 1/2” (вр)
Патрубок для удаления шлама 1/2” (вр)
Патрубок магнитоуловителя 1/2" (вр)
Давление 6 бар
Максимальная мощность 140 кВт
Габаритные размеры 610/240/133
Патрубки котлового контура 1,1/4” (нр)
Патрубки контура потребителей 1,1/4” (нр)
Патрубок воздухоотводчика 1/2” (вр)
Патрубок для удаления шлама 1/2” (вр)
Патрубок магнитоуловителя 1/2" (вр)
Давление 6 бар
Максимальная мощность 70 кВт
Габаритные размеры 315/160/108
Котловые патрубки 1,1/4” (нр)
Патрубки контуров 1” (нр)
Патрубки воздухоотвода 1/2” (вр)
Патрубки шламоудаления 1/2” (вр)
Патрубки термометров 1/2” (вр)
Патрубок магнитоуловителя 1/2" (вр)
Межосевое расстояние 125 мм
Давление 6 бар
Кол-во контуров 6
Максимальная мощность 70 кВт
Габаритные размеры 1490/310/108
Входящий патрубок 1,1/4” (нр)
Выходящий патрубок 1,1/4” (нр)
Патрубок воздухоотводчика 1/2” (вр)
Патрубок для удаления шлама 1/2” (вр)
Давление 6 бар
Габаритные размеры 200/160/76
Обладает уникальной трехкамерной системой очистки и сепарации теплоносителя. Помимо периодического слива шлама в дополнительном обслуживании не нуждается.
Патрубки ввода 1,1/4” (нр)
Патрубки контуров 1’’ (нр)
Патрубок воздухоотводчика 1/2” (вр)
Патрубки для термоманометров 1/2” (вр)
Патрубки шламоудаления 1/2” (вр)
Давление 6 бар
Кол-во контуров 3
Межосевое расстояние 125 мм
Максимальная мощность 70 кВт
Габаритные размеры 641/235/110
Патрубки ввода 1,1/4” (нр)
Патрубки контуров 1” (нр)
Патрубки воздухоотвода 1/2” (вр)
Патрубки шламоудаления 1/2” (вр)
Патрубки термометров 1/2” (вр)
Межосевое расстояние 125 мм
Давление 6 бар
Кол-во контуров 4
Максимальная мощность 70 кВт
Габаритные размеры 850/245/110
