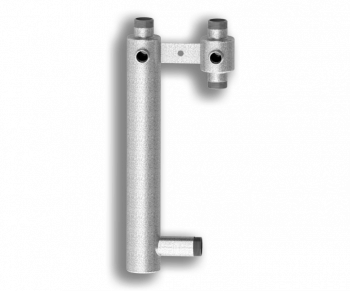

Основание для сборки насосной группы с возможностью установки трехходового смесительного клапана Север-R-Осн/S (сталь 09Г2С)
Патрубки ввода 1,1/4” (нр)
Патрубки контуров 1” (нр)
Патрубки воздухоотвода 1/2” (вр)
Патрубки шламоудаления 1/2” (вр)
Патрубки термометров 1/2” (вр)
Межосевое расстояние 125 мм
Давление 6 бар
Кол-во контуров 5
Максимальная мощность 70 кВт
Габаритные размеры 625/250/110
Котловые патрубки 1,1/4” (нр)
Патрубки контуров 1’’ (нр)
Патрубки воздухоотводчиков 1/2” (вр)
Патрубок для удаления шлама 1/2” (вр)
Патрубки для термоманометров 1/2” (вр)
Патрубок магнитоуловителя 1/2" (вр)
Давление 6 бар
Кол-во контуров 3
Межосевое расстояние 125 мм
Максимальная мощность 70 кВт
Габаритные размеры 500/310/108
Фланцы котлового контура ДУ 125
Фланцы контура потребителей ДУ 125
Патрубок воздухоотводчика 1” (вр)
Патрубок для удаления шлама 1” (вр)
Давление 6 бар
Максимальная мощность 1000 кВт
Размер без стойки 1400/520/320
Вес брутто 164 кг
Высота стойки регулируется от 250 до 400 мм (поставляется в комплекте)
РАСЧЕТ МОЩНОСТИ СДЕЛАН ДЛЯ дельта Т=18 градусов по Цельсию.
Характеристики
Фланцы котлового контура ДУ 65
Фланцы контура потребителей ДУ 65
Патрубок воздухоотводчика 1/2” (вр)
Патрубок для удаления шлама 3/4” (вр)
Давление 6 бар
Максимальная мощность 240 кВт
Размер без стойки 860/360/170
Вес брутто 45 кг
Высота стойки регулируется от 250 до 400 мм(поставляется в комплекте)
Патрубки котлового контура 1,1/4” (нр)
Патрубки контура потребителей 1” (нр)
Патрубок воздухоотводчика 1/2” (вр)
Патрубок для удаления шлама 1/2” (вр)
Патрубок для термометров 1/2”(вр)
Кол-во контуров 4
Межосевое расстояние 125 мм
Давление 6 бар
Максимальная мощность 50 кВт
Габаритные размеры 740/260/108
Патрубок ввода 1” (нр)
Патрубок вывода 1” (нр)
Патрубки потребителей 1” (нр)
Патрубок воздухоотводчика 1/2" (вр)
Кол-во контуров 5
Межосевое расстояние 150 мм
Давление 6 бар
Максимальная мощность 70 кВт
Габаритные размеры 816/76/111
Котловые патрубки 1,1/4” (нр)
Патрубки контуров 1” (нр)
Патрубки воздухоотвода 1/2” (вр)
Патрубки шламоудаления 1/2” (вр)
Патрубки термометров 1/2” (вр)
Патрубок магнитоуловителя 1/2" (вр)
Межосевое расстояние 125 мм
Давление 6 бар
Кол-во контуров 4
Максимальная мощность 70 кВт
Габаритные размеры 945/310/108
Входящий патрубок 2” (нр)
Выходящий патрубок 2” (нр)
Патрубок воздухоотводчика 1/2” (вр)
Патрубок для удаления шлама 1/2” (вр)
Давление 6 бар
Габаритные размеры 240/230/108
Обладает уникальной трехкамерной системой очистки и сепарации теплоносителя. Помимо периодического слива шлама в дополнительном обслуживании не нуждается.
Патрубки котлового контура 1,1/4” (нр)
Патрубки контура потребителей 1” (нр)
Патрубок воздухоотводчика 1/2” (вр)
Патрубок для удаления шлама 1/2” (вр)
Патрубок магнитоуловителя 1/2" (вр)
Кол-во контуров 2
Давление 6 бар
Максимальная мощность 70 кВт
Габаритные размеры 540/160/89
Патрубок ввода 1” (нр)
Патрубок вывода 1” (нр)
Патрубки потребителей 1” (нр)
Патрубок воздухоотводчика 1/2" (вр)
Кол-во контуров 3
Межосевое расстояние 150 мм
Давление 6 бар
Максимальная мощность 70 кВт
Габаритные размеры 516/76/111
Фланцы котлового контура ДУ 50
Фланцы контура потребителей ДУ 50
Патрубок воздухоотводчика 1/2” (вр)
Патрубок для удаления шлама 3/4” (вр)
Давление 6 бар
Максимальная мощность 180 кВт
Размер без стойки 860/360/170
Вес брутто 38 кг
Высота стойки регулируется от 250 до 400 мм(поставляется в комплекте)
Патрубки котлового контура 2” (нр)
Патрубки контура потребителей 2” (нр)
Патрубок воздухоотводчика 1/2” (вр)
Патрубок для удаления шлама 1/2” (вр)
Патрубок магнитоуловителя 1/2" (вр)
Давление 6 бар
Максимальная мощность 140 кВт
Габаритные размеры 610/240/133
Патрубки котлового контура 1” (нр)
Патрубки контура потребителей 1” (нр)
Патрубок воздухоотводчика 1/2” (вр)
Патрубок для удаления шлама 1/2” (вр)
Патрубок магнитоуловителя 1/2" (вр)
Кол-во контуров 2
Давление 6 бар
Максимальная мощность 50 кВт
Габаритные размеры 490/130/76
Патрубки ввода 1,1/4” (нр)
Патрубки контуров 1” (нр)
Патрубки воздухоотводчиков 1/2” (вр)
Патрубки для удаления шлама 1/2” (вр)
Патрубки для термоманометров 1/2” (вр)
Межосевое расстояние 125 мм
Давление 6 бар
Кол-во контуров 4
Максимальная мощность 70 кВт
Габаритные размеры 940/150/108
Патрубки контуров 1” (нр)
Патрубки воздухоотвода 1/2” (вр)
Патрубки шламоудаления 1/2” (вр)
Патрубки термометров 1/2” (вр)
Патрубок магнитоуловителя 1/2" (вр)
Межосевое расстояние 125 мм
Давление 6 бар
Кол-во контуров 5
Номинальная мощность 70 кВт
Габаритные размеры 1240/316/108
Патрубки котлового контура 1” (нр)
Патрубки контура потребителей 1” (нр)
Патрубок воздухоотводчика 1/2” (вр)
Патрубок для удаления шлама 1/2” (вр)
Патрубок магнитоуловителя 1/2" (вр)
Давление 6 бар
Максимальная мощность 50 кВт
Габаритные размеры 315/120/76
Патрубок ввода 1” (нр)
Патрубок вывода 1” (нр)
Патрубки потребителей 1” (нр)
Патрубок воздухоотводчика 1/2" (вр)
Кол-во контуров 4
Межосевое расстояние 150 мм
Давление 6 бар
Максимальная мощность 70 кВт
Габаритные размеры 667/76/111
Патрубки котлового контура 1,1/4” (нр)
Патрубки контура потребителей 1” (нр)
Патрубки воздухоотвода 1/2” (вр)
Патрубки шламоудаления 1/2” (вр)
Патрубки термометров 1/2” (вр)
Патрубок магнитоуловителя 1/2" (вр)
Кол-во контуров 3
Межосевое расстояние 125 мм
Давление 6 бар
Максимальная мощность 70 кВт
Габаритные размеры 720/310/108
Патрубки котлового контура 1,1/4” (нр)
Патрубки контура потребителей 1,1/4” (нр)
Патрубок воздухоотводчика 1/2” (вр)
Патрубок для удаления шлама 1/2” (вр)
Патрубок магнитоуловителя 1/2" (вр)
Давление 6 бар
Максимальная мощность 70 кВт
Габаритные размеры 315/160/108
Котловые патрубки 1,1/4” (нр)
Патрубки контуров 1” (нр)
Патрубки воздухоотводчиков 1/2” (вр)
Патрубки для удаления шлама 1/2” (вр)
Патрубки для термоманометров 1/2” (вр)
Патрубок магнитоуловителя 1/2" (вр)
Межосевое расстояние 125 мм
Давление 6 бар
Кол-во контуров 4
Максимальная мощность 70 кВт
Габаритные размеры 940/300/108
Патрубки ввода 1,1/4” (нр)
Патрубки контуров 1” (нр)
Патрубки воздухоотводчиков 1/2” (вр)
Патрубки для удаления шлама 1/2” (вр)
Патрубки для термоманометров 1/2” (вр)
Межосевое расстояние 125 мм
Давление 6 бар
Кол-во контуров 5
Максимальная мощность 70 кВт
Габаритные размеры 1165/150/108
Входящий патрубок 1,1/4” (нр)
Выходящий патрубок 1,1/4” (нр)
Патрубок воздухоотводчика 1/2” (вр)
Патрубок для удаления шлама 1/2” (вр)
Давление 6 бар
Габаритные размеры 200/160/76
Обладает уникальной трехкамерной системой очистки и сепарации теплоносителя. Помимо периодического слива шлама в дополнительном обслуживании не нуждается.
