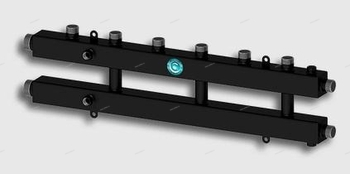

СЕВЕР КМ4 Коллектор комбинированный
Область применения: системы кондиционирования, теплоснабжение, водоснабжение.
Патрубки ввода 1,1/4” (нр)
Патрубки контуров 1” (нр)
Патрубки воздухоотвода 1/2” (вр)
Патрубки шламоудаления 1/2” (вр)
Патрубки термометров 1/2” (вр)
Межосевое расстояние 125 мм
Давление 6 бар
Кол-во контуров 7
Максимальная мощность 70 кВт
Габаритные размеры 890/260/110
Котловые патрубки 1,1/4” (нр)
Патрубки контуров 1” (нр)
Патрубки воздухоотвода 1/2” (вр)
Патрубки шламоудаления 1/2” (вр)
Патрубки термометров 1/2” (вр)
Патрубок магнитоуловителя 1/2" (вр)
Межосевое расстояние 125 мм
Давление 6 бар
Кол-во контуров 6
Максимальная мощность 70 кВт
Габаритные размеры 1490/320/100
Вес брутто 21 кг
Патрубки котлового контура 1” (нр)
Патрубки контура потребителей 1” (нр)
Патрубок воздухоотводчика 1/2” (вр)
Патрубок для удаления шлама 1/2” (вр)
Патрубки для термометров 1/2” (вр)
Патрубок магнитоуловителя 1/2” (вр)
Межосевое расстояние 125 мм
Кол-во котловых контуров 3
Кол-во контуров потребителей 6
Давление 6 бар
Максимальная мощность 70 кВт
Габаритные размеры 2050/320/100
Патрубки котлового контура 1” (нр)
Патрубки контура потребителей 1” (нр)
Патрубок воздухоотводчика 1/2” (вр)
Патрубок для удаления шлама 1/2” (вр)
Патрубки для термометров 1/2” (вр)
Патрубок магнитоуловителя 1/2” (вр)
Межосевое расстояние 125 мм
Кол-во котловых контуров 3
Кол-во контуров потребителей 7
Давление 6 бар
Максимальная мощность 70 кВт
Габаритные размеры 1550/320/100
Основная отличительная особенность НОВИНКИ заключается в том, что удалось в одном миниатюрном
корпусе расположить и гидрострелку, и коллектор. Так как данный конструктив предусматривает мощность котельной до 35 кВт, патрубки котлового контура уменьшены до 1 дюйма, а патрубки потребителей соответственно стали 3/4 дюйма.
Патрубки контуров 1” (нр)
Патрубки воздухоотвода 1/2” (вр)
Патрубки шламоудаления 1/2” (вр)
Патрубки термометров 1/2” (вр)
Патрубок магнитоуловителя 1/2" (вр)
Межосевое расстояние 125 мм
Давление 6 бар
Кол-во контуров 5
Номинальная мощность 70 кВт
Габаритные размеры 1240/320/100
Вес брутто 14,4 кг
