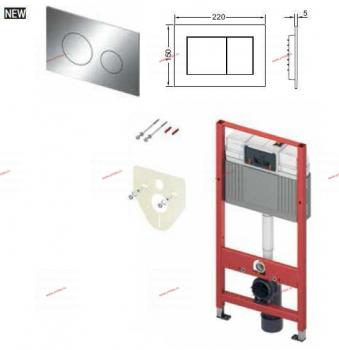

Комплект для установки подвесного унитаза с панелью смыва TECEloop хром глянцевый
высота 1120 мм. Застенный модуль для установки панелей смыва
системы "easy fit" Для монтажа в виде отдельного блока перед несущей
стеной, для встраивания в металлические или деревянные каркасные
стены.
Комплектация:
• Застенный модуль TECEbase
• Панель смыва TECEloop 2.0, пластиковая, хром глянцевый
• Комплект крепежных элементов для установки модуля
• Комплект крепежных элементов для установки унитаза
(установочное расстояние 180 мм)
• Комплект патрубков с резиновыми манжетами для подсоединения
унитаза
• Комплект защитных заглушек для патрубков
• Шаблон для отделки отверстия под панель смыва
• Прокладка звукоизоляционная
• Инструкция по установке застенного модуля, панели смыва и унитаза
Сливной бачок base.
• Надежный бак из ударопрочного пластика, протестирован
в соответствии с EN 14055
• Сливной бачок в сборе.
• Соединение для сливного бачка с наружной резьбой R 1/2" сверху,
подходит для адаптеров быстрого подсоединения
• 3-х ходовой запорный вентиль; запорный вентиль с функцией смыва
с установленным заливным клапаном
• Объем бачка 10 литров; предустановленный стандартный объем
смыва 6 литров, можно настроить объем смыва 4,5/7,5/9 литров,
малый слив 3 литра для системы двойного смыва; оставшийся объем
можно использовать для быстрого смыва.
• Изоляция для предотвращения образования конденсата
• Система установки панелей смыва "easy fit"
• Бесшумный гидравлический заливной клапан, группа фитингов 1,
в соответствии с DIN 4109
Модуль TECEbase:
• Самонесущая, с порошковым покрытием
• Две крепежные шпильки M 12 с гайками
• Комплект крепежных элементов для несущих стен
• Фановый отвод унитаза DN 90, включая переходник DN 90/100 из PP
• Переходник также подходит для горизонтального монтажа
• Соединительный комплект унитаза DN 90, включая защитную
заглушку
• Звукоизоляционный комплект унитаза
• Интуитивно понятная установка температуры и напора воды с
помощью встроенных поворотных регуляторов
• Регулировка объема подачи воды до 5,6 л/мин
• Индивидуальная регулировка температуры воды (10–38 °C)
• Самочистящиеся форсунки гигиенического душа
• Сменные форсунки
• Соответствует DIN EN 1717
• Минимальное рабочее давление 1 бар (макс. 10 бар)
Особенности унитаза:
• Подвесной унитаз
• Компактная конструкция — расстояние от стены 540 мм, установочное
расстояние между шпильками 180 мм
• Скрытые крепежные элементы и скрытые подсоединения к системе
водоснабжения
• Безободковая чаша унитаза со встроенной защитой от брызг
• Установленное крепление для сидения унитаза с крышкой
• Материал: сантехническая керамика
• Оптимальная с гигиенической точки зрения конструкция унитаза
с минимальным количеством углов, кромок и соединений
• Соответствует DIN EN 997
• Размеры (ш x в x г): 358 x 350 x 540 мм
Комплект поставки:
• Унитаз, включая крепежные элементы скрытого монтажа
• Предварительно установленное крепление для сидения унитаза
• Предварительно установленные управляющие регуляторы
температуры и напора воды
• Армированные шланги для подсоединения к системе водоснабжения
для стандартных угловых клапанов
Дополнительно приобретается:
• Сидение унитаза с крышкой TECEone (арт. 9700600)
Примечание.
Для функции биде на этапе установки необходимо предусмотреть
подключение к системам горячего и холодного водоснабжения (см.
комплекты установки).
Для установки с TECElux необходимо выбрать соответствующую нижнюю
стеклянную панель (арт. 9650109 или 9650110).
9400001 Застенный модуль (h = 1120 мм),
9380007 Комплект для крепления модуля,
9240226 Панель смыва TECEambia с двумя клавишами, пластиковая, хром глянцевый,
9200010 Прокладка звукоизоляционная.
универсальный модуль для унитаза-биде.
Комплект поставки:
• Армированный шланг 3/8" ВР, удлиненный
• Армированный шланг с тройником 3/8" НР для установки внутри бачка
• Резьбовое соединение 3/8" НР
• Пластиковый адаптер 3/8" для заливного клапана F 10
Объем бачка 6 л. Настраиваемый объем малого смыва – от 2 до 5 л, большого – от 4 до 6 л.
Монтаж заливного вентиля сверху или сзади бачка.
Минимальная глубина установки 165 мм.
Модуль выдерживает нагрузку более 400 кг.
Универсальный модуль для всех типов подвесных унитазов.
Комплект поставки модуля:
Застенный модуль TECEspring
Панель смыва
Комплект крепежных элементов для установки модуля
Прокладка звукоизоляционная для унитаза
Фановые отводы для подключения к канализации вниз или назад (DN90 и DN100)
TECEprofil, расстояние установки 150–240 мм.
Комплект поставки:
• Два кронштейна с регулировкой по глубине
• Крепежные элементы
Профиль и модуль с прорезями дают свободу при зонировании санузла: с ними вы не привязаны к несущим стенам и можете создать надежную конструкцию, которая идеально совместима с модулем.
Идеален для установки в систему стального профиля TECEspring, а также для монтажа в металлических и деревянных каркасных стенах, перед стеной или сборки отдельного блока.
Объем бачка 6 л. Настраиваемый объем малого смыва – от 2 до 5 л, большого – от 4 до 6 л.
Монтаж заливного вентиля сверху или сзади бачка.
Минимальная глубина установки 165 мм.
Модуль выдерживает нагрузку более 400 кг.
Универсальный модуль для всех типов подвесных унитазов.
Комплект поставки модуля:
Застенный модуль TECEspring
Панель смыва
Комплект крепежных элементов для установки модуля
Прокладка звукоизоляционная для унитаза
Фановые отводы для подключения к канализации вниз или назад (DN90 и DN100)
• Кронштейн для установки настенных уголков подвода горячей и
холодной воды
• Шумопоглощающие элементы для настенных уголков
• Крепежные винты для настенных уголков
• Крепежные элементы кронштейна
Комплект поставки:
Кронштейны – 6 шт.
Шаблон для установки кронштейнов
Саморезы для фиксации кронштейнов
Инструкция по монтажу.
или деревянных каркасных стенах, перед стеной или в качестве углового
модуля.
9380007 Комплект для крепления модуля,
9240400 Панель смыва TECEnow с двумя клавишами, белый,
9200010 Прокладка звукоизоляционная.
